熔鹽電加熱循環設備工作原理介紹
熔鹽電加熱循環設備工藝技術方案描述:
正常生產中，熔鹽經熔鹽槽內的電加熱器，加熱到一定的溫度后由熔鹽泵輸送給用熱裝置，將熱量傳給用熱設備，放熱降溫后自流回熔鹽槽，熔鹽槽內的電加熱器不斷加熱，再經過熔鹽循環泵強制液相循環將熔鹽輸送給用熱裝置，周而復始循環，熔鹽槽內的電加熱器不斷的在加熱，熔鹽泵不停的工作，被加熱的熔鹽不斷的循環流動，用熱設備不停的吸收熱量，直到用熱設備達到工藝溫度后，再停熔鹽泵，熔鹽通過熔鹽的自重回到熔鹽槽中。
加熱介質為三元熔鹽， 53% KNO3、7%NaNO3和40%NaNO2，共晶體，其熔點為142℃，沸點為680℃?；蚨埯}（60%NaNO3和40%KNO3）共晶體，其凝固點為220℃，沸點為680℃。
熔鹽出熔鹽電加熱循環設備溫度：400℃-550℃，溫度可調，供化工高溫設備用熱，滿足產品工藝溫度要求。
一、熔鹽電加熱循環設備供熱循環系統主要由：熔鹽罐電加熱器、熔鹽罐，熔鹽泵、及有關輸送管線、閥門組成。

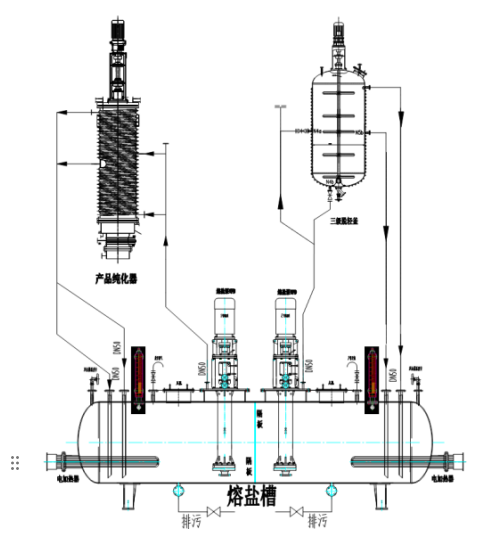

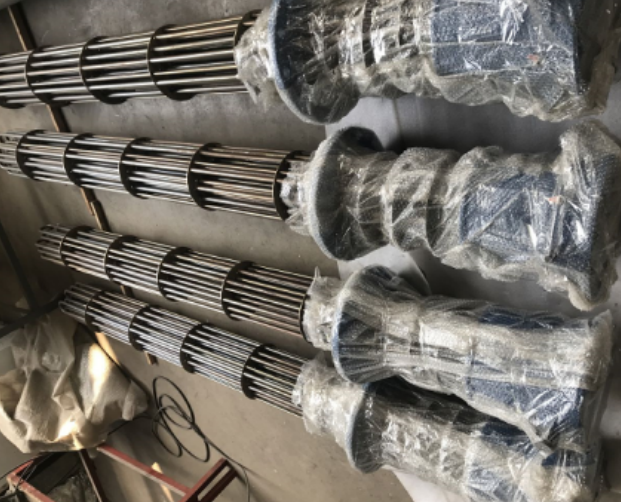

①熔鹽罐電加熱器：是整個供熱系統的關鍵設備，熔鹽在此不斷獲得熱能，由它提供裝置所需的高溫熱源，輸出功率根據用戶要求確定。電加熱器過流材質316L, 管板法蘭和接線盒碳鋼 ；表面負荷2.5w/cm2. 。 生產標準：JB/T2379-2016，設計壓力：0.66MPa ,工作溫度：550℃，工作電壓：380V三相 50Hz △形接法，電熱管加熱密度：3.5W/cm2,電加熱器防爆等級dIICT4，防護等級IP65。

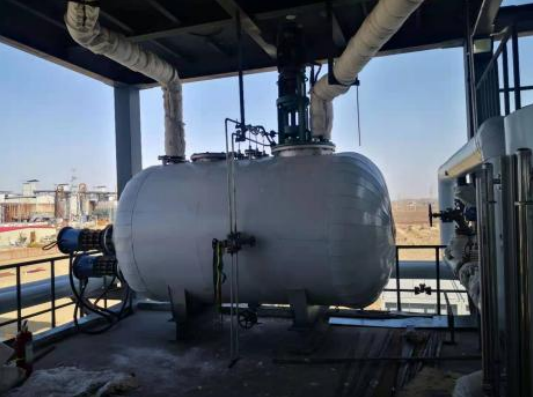

②熔鹽槽是儲存熱能的設備，溫度高達400-550度，為此，熔鹽槽所選材質應滿足溫度的要求。熔鹽槽材質為合金鋼，Q345R ，板材厚度10mm, 管材：12Cr1MoVG，GB5310.電加熱器接口為法蘭。

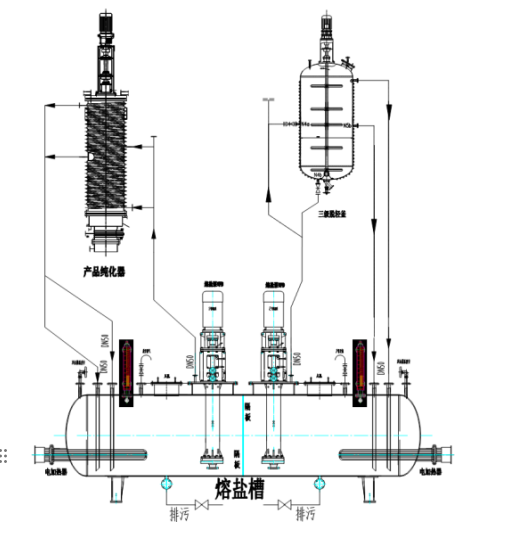

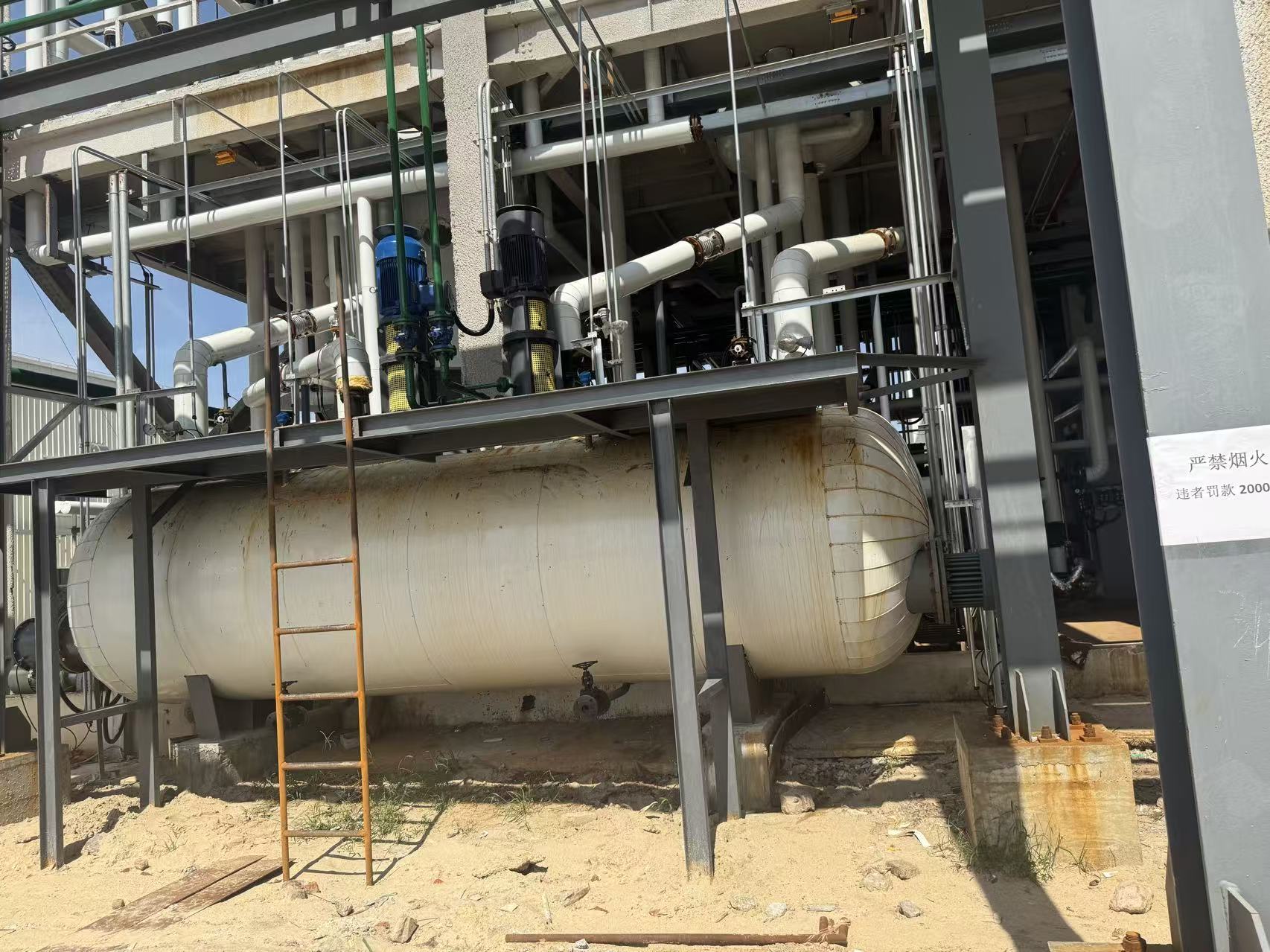

熔鹽槽為臥式結構，槽體上裝有電加熱器，熔鹽液下泵，熔鹽槽設有加鹽口，熔鹽回流口，放空口等，槽體內裝有熱電偶測溫元件。
注：熔鹽槽的熔鹽容積應大于系統設備內熔鹽+系統管線內熔鹽量總和。停止加熱時，系統設備內熔鹽+系統管線內熔鹽靠自重回流回到熔鹽槽內。
③高溫熔鹽液下泵是將熱量輸送給用熱裝置的重要裝置。熔鹽泵流量， 揚程， 液下深度，由用熱設備負荷確定，帶變頻電機，轉速1450(r/min)，流量，揚程，速度可調，過流部件材質為304不銹鋼。電機防爆等級dIICT4，防護等級IP65。

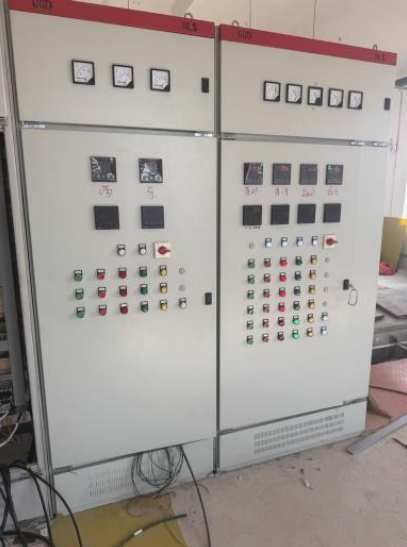

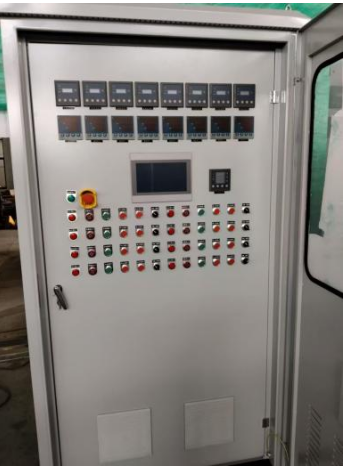

二、電加熱熔鹽爐電控柜控制系統介紹：
控制系統分為動力控制和儀表顯示控制兩部分。
動力控制主要控制熔鹽循環泵、設備的起動與停止，同時循環泵與電加熱器之間進行聯鎖控制以保證電加熱器的安全運行。
儀表顯示控制采用檢測熔鹽裝置內的溫控點，檢測熔鹽裝置內熔鹽介質的溫度，控制調節電加熱器加溫，使其達到自動控制功能。
熔鹽裝置電控柜控制功能有以下幾點
1.控制柜主回路由斷路器、電力調整器（可控硅+觸發線路板）、交流接觸器構成?？刂乒衩姘逵兄悄軠乜貎x、電流表、電壓表、指示燈、旋鈕、急停按鈕等。
2.恒溫控制邏輯：熔鹽槽出口處設置溫度采樣點，智能溫控儀/用戶DCS實時采集熔鹽槽出口工藝溫度值，將之與設定溫度進行比較，并輸出PID（4~20mA）信號給可控硅觸發板，觸發板根據PID信號實時地改變可控硅導通角大小，工作電壓隨之改變，從而實現無級平緩地調節負載功率。此外，SCR調功器還可以送信號（諸如可控硅模塊超溫）給DCS。
3.過熱保護：加熱器配有2只熱電偶，爐膛超溫保護儀表接收熱電偶信號，一旦過熱或者脫流干燒，儀表輸出開關量信號，控制柜通過交流接觸器的線圈失電來控制接觸器，從而達到切斷加熱電源保護加熱器的目的。
4.熔鹽加熱控制注意事項：當熔鹽未完全變為液體之前，通過設定儀表參數“功率輸出比例”OPH來實現2/3功率加熱，降低此時電熱管的表面負荷（發熱密度）
5.自動控制系統，可以向DCS系統提供加熱系統處于運行，停止，超溫報警，互鎖狀態，可以接受DCS室發出的啟動，停止，緊急停爐操作。
三、電加熱熔鹽爐產品特點：
1.電加熱熔鹽爐能在較低的運行壓力下獲得很高的工作溫度（550℃）。
2.電加熱熔鹽爐閉路供熱，熱量損失小，節能效果顯著。
3.電加熱熔鹽爐具有完備的運行控制和安全監測裝置。
4.電加熱熔鹽爐運行費用低，回收投資快。
5.電加熱熔鹽爐設備結構合理，配套齊全、安裝周期短、運行操作簡單，自動化程度高，安全可靠，適用范圍廣泛。
四、電加熱熔鹽爐規格型號：根據用戶需求可以定做各型號的電加熱熔鹽爐
| 參數/數據/型號 | RYD120 | RYD150 | RYD180 | RYD240 | RYD360 | RYD500 | RYD600 | RYD720 | RYD960 |
| 額定熱功率kW | 120 | 150 | 180 | 240 | 360 | 500 | 600 | 720 | 960 |
| 熱效率% | >90% | >90% | >90% | >90% | >90% | >90% | >90% | >90% | >90% |
| 設計壓力MPa | 0.68 | 0.68 | 0.68 | 0.7 | 0.7 | 1 | 1 | 1 | 1 |
| 介質最高溫度℃ | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 |
| 工作電壓 V | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 | 220/380 |
| 加熱介質 | 三元熔鹽， 53% KNO3、7%NaNO3和40%NaNO2， 二元熔鹽（60%NaNO3和40%KNO3） | ||||||||
注：具體參數見最終確定圖紙參數
五、資料提供
1、合同生效一周內提供設備平面布置圖。
1、合同生效兩周內提供：產品使用說明書、加熱裝置安裝總圖 、加熱裝置供熱系統工藝流程圖、設備基礎條件圖、
2、合同生效四周內提供：電氣自動控制原理圖，接線圖、控制系統接線圖、控制系統的控制方案說明
