本公司專業制造燃油燃氣水浴式加熱爐，專為加熱天然氣或原油用的無壓熱水鍋爐,是為滿足油田特殊需要而設計的一種專用加熱設備，主要用于油氣集輸系統過程中，將原油、天然氣等加熱到工藝要求的溫度，以便進行輸送、沉降、分離、脫水和初加工。Our company specializes in manufacturing fuel gas water bath heating furnaces, which are pressure free hot water boilers designed specifically for heating natural gas or crude oil. They are a specialized heating equipment designed to meet the special needs of oil fields, mainly used in the process of oil and gas gathering and transportation systems to heat crude oil, natural gas, etc. to the required temperature for transportation, settling, separation, dehydration, and initial processing.   詳細說明：負荷范圍: 1000 kW (80萬大卡/h) 至10000 kW (860萬大卡/h)     燃料:天然氣，LPG，工藝氣體，輕油（柴油），重油，原油。Detailed description: Load range: 1000 kW (800000 kcal/h) to 10000 kW (8.6 million kcal/h) Fuel: natural gas, LPG， Process gases, light oil (diesel), heavy oil, crude oil.     水浴爐工作原理：燃燒器將燃料充分燃燒，熱量經加熱爐火筒（輻射受熱面）及煙管（對流受熱面）傳遞給殼體內中間介質水，水將熱量傳遞給浸泡其中的盤管，從而使盤管中的介質被加熱     Working principle of water bath furnace: The burner fully burns the fuel, and the heat is transferred to the intermediate medium water in the shell through the heating furnace fire tube (radiation heating surface) and smoke pipe (convection heating surface). The water transfers the heat to the coil immersed in it, thereby heating the medium in the coil  2、特點：2. Characteristics:水浴爐采用戶外設計，全天候防護。The water bath adopts an outdoor design with all-weather protection. 水浴爐無壓運行，無鍋爐安裝要求，無排放，無相關鍋爐規范和操作約束；The water bath operates without pressure, there are no boiler installation requirements, no emissions, and no relevant boiler specifications and operational constraints;               水浴式加熱爐組由二部分組成：爐體、換熱器。爐體上部分設有膨脹水箱。換熱器嚴格按照國家標準GB151-1999管殼式換熱器制造。間接式加熱：本體無壓、系統承壓，標準配置出口壓力1.0Mpa.主要由水套、火筒、煙管、煙囪、盤管、燃氣燃燒控制系統組成及操作間組成，設備出廠時所有附件儀表全部安裝完畢，經過近二十年的油田現場應用及設計優化，具有性能極其可靠，熱效率高，安裝使用簡單等優點。The water bath heating furnace group consists of two parts: the furnace body and the heat exchanger. The upper part of the furnace is equipped with an expansion water tank. The heat exchanger is manufactured strictly in accordance with the national standard GB151-1999 for shell and tube heat exchangers. Indirect heating: The main body has no pressure, the system is pressurized, and the standard outlet pressure is 1.0Mpa. It mainly consists of a water jacket, a fire tube, a smoke pipe, a chimney, a coil, a gas combustion control system, and an operating room. All accessory instruments are installed when the equipment leaves the factory. After nearly 20 years of on-site application and design optimization in oil fields, it has the advantages of extremely reliable performance, high thermal efficiency, and simple installation and use.A、產品主要性能特點:    A、 Main performance characteristics of the product1、針對用戶需求個性化設計，提供油氣田及集輸系統介質加熱的完善解決方案；只要用戶提供相關的技術參數和要求，即可為用戶量身定制并提供完美的周到、可靠的服務。1.Personalized design tailored to user needs, providing comprehensive solutions for medium heating in oil and gas fields and gathering and transportation systems; As long as users provide relevant technical parameters and requirements, we can tailor and provide perfect, thoughtful, and reliable services for them.2、適應范圍廣，被加熱介質可以是天然氣、原油、污水以及混合井流物。處理量范圍大，管程壓力可達7MPa。2.Widely applicable, the heated medium can be natural gas, crude oil, sewage, and mixed well fluids. The processing capacity range is large, and the tube side pressure can reach 7MPa.3、加熱性能穩定、均勻；控制最佳風燃比，燃燒效率高。3.Stable and uniform heating performance; Control the optimal air-fuel ratio for high combustion efficiency.4、單盤管、多盤管設置，各盤管負荷和管程壓力依照用戶要求設計。4.Single coil and multi coil settings, with each coil load and tube side pressure designed according to user requirements.5、盤管可以是可抽出式，易于維修和保養。5. The coil can be withdrawable and easy to maintain and repair.6、一體化撬裝設計、結構緊湊，熱效率高，按裝簡單、維護方便。5.Integrated modular design, compact structure, high thermal efficiency, simple installation, and easy maintenance.7、豐富冗余的全自動控制系統，實現輸出功率自動調節、安全防護及故障應急手動等功能；獨立、穩定的控制系統實現上傳和接受外圍控制系統信號和指令，實現了真正意義上的全參量控制。6.Rich and redundant fully automatic control system, realizing functions such as automatic output power adjustment, safety protection, and emergency manual fault response; An independent and stable control system enables uploading and receiving signals and instructions from peripheral control systems, achieving true full parameter control.8、無電負壓燃燒型設備可以在無電源環境中正常工作及自我控制盒故障保護，性能可靠，故障率極低。7.The non electric negative pressure combustion type equipment can work normally in a non power environment and has self-control box fault protection, with reliable performance and extremely low failure rate.9、全自動微電腦控制，安全可靠,機組配有微電腦控制系統，實現燃燒、水位、溫度自動控制，確保機組安全可靠運行。9. Fully automatic microcomputer control, safe and reliable. The unit is equipped with a microcomputer control system to achieve automatic control of combustion, water level, and temperature, ensuring safe and reliable operation of the unit. 10、使用壽命長,機組內 熱媒水，在90℃以下低溫運行，并完全排除了溶解氧的腐蝕，換熱器中不結垢，延長了機組使用的壽命，換熱效果極佳，是普通鍋爐壽命1.5~2倍，長達20年。10. Long service life, the heat medium water in the unit operates at low temperatures below 90 ℃ and completely eliminates the corrosion of dissolved oxygen. The heat exchanger does not scale, extending the service life of the unit. The heat transfer effect is excellent, 1.5 to 2 times the service life of ordinary boilers, up to 20 years.11、結構緊湊、安裝簡便、節省費用   鍋爐與換熱器的一體化設計，結構緊湊，產品易于運輸、安裝。多臺機組并聯使用，免去了換熱站的設計與施工，節省費用。11. The integrated design of the boiler and heat exchanger is compact in structure, easy to install, and cost-effective. The product is easy to transport and install. Multiple units are used in parallel, eliminating the need for design and construction of heat exchange stations and saving costs.     本公司擁有各類專業技術人員，實力雄厚，并建立有完善的服務體系， 可為用戶提供“一條龍”式的一流服務：從設計、安裝、調試到保養、維修等，亦可按用戶的不同要求而提供不同形式的單項或多項服務。  Our company has various professional and technical personnel with strong capabilities, and has established a complete service system, which can provide users with a "one-stop" first-class service: from design, installation, commissioning to maintenance, repair, etc. We can also provide different forms of single or multiple services according to users' different requirements.中國常州市上能鍋爐有限公司聯系方式Contact information of Changzhou Shangneng Boiler Co., Ltd., China聯系人：芮亞平      Contact person: Rui Yaping手機：+8613815029577       Mobile:+8613815029577微信號:13815029577         WeChat ID: 13815029577郵箱：czjnguolu@163.com         Email: czjnguolu@163.com工廠地址：中國常州高新區黃河西路225號Factory address: No. 225 Huanghe West Road, Changzhou High tech Zone, China開戶行：中國工商銀行常州鐘樓支行Opening Bank: Industrial and Commercial Bank of China Changzhou Zhonglou Branch美元帳號：1105020509714031781USD account: 1105020509714031781

常州市上能鍋爐有限公司油田相變爐的結構和原理介紹：油田相變爐，通常指?真空相變加熱爐?，是一種廣泛應用于油氣田集輸、原油加熱等工藝的高效、安全間接加熱設備。其核心原理是利用熱媒介質（通常是水）在封閉系統中發生相變（液態→汽態→液態）來傳遞熱量，避免了加熱介質（如原油）與火焰直接接觸，從而實現了安全、均勻、高效的加熱。一、工作原理油田相變爐的工作原理基于?封閉兩相傳熱?機制，其核心過程如下：1. ?熱源加熱與蒸發?：燃燒器（通常使用天然氣或電能）在爐體下部的燃燒室內燃燒，產生的高溫煙氣通過火筒和煙管加熱爐體內的熱媒介質（水）。水吸收熱量后沸騰，由液相轉變為飽和蒸汽，此過程吸收大量的汽化潛熱2. ?蒸汽上升與冷凝放熱?：產生的飽和蒸汽在壓力作用下，通過蒸汽上升管進入位于爐體上部的換熱器（盤管）。在換熱器內，蒸汽與需要被加熱的工藝介質（如原油、油水混合物）進行熱交換。蒸汽釋放出其汽化潛熱，自身冷凝為液態水。3. ?凝結水回流與循環?：冷凝后的水在重力作用下，通過凝液回流管流回爐體下部的水空間，再次被加熱蒸發，從而形成一個封閉的、無需外部動力的自然循環系統。4. ?維持真空與純度?：爐體內部通常維持在微負壓（如-0.05至-0.01 MPa）或特定壓力下。通過設計（如注液閥、液位控制閥、排氣閥等），在啟動階段排出空氣，確保汽相空間內為高純度的飽和蒸汽，避免不凝性氣體（如空氣）積聚在換熱管壁，從而保證極高的傳熱效率二、?關鍵優勢?：l ?安全?：原油等易燃介質不與火焰直接接觸，避免了局部過熱和結焦風險。l ?高效?：利用汽化潛熱傳遞熱量，傳熱系數遠高于傳統的熱水循環水套爐，熱效率可達90%以上。?l ?均勻?：蒸汽冷凝時溫度恒定，實現了“等壁溫”加熱，避免了原油因局部過熱而析出輕質組分。l ?節能?：無需循環水泵，動力消耗低；熱效率高，顯著降低燃料消耗。例如，新疆油田的電相變加熱爐相比燃氣爐加熱效率提高10%以上，每年可節省天然氣150萬立方米。三、結構組成油田相變爐的結構主要分為?下部燃燒加熱區?和?上部換熱冷凝區?兩大部分，通常采用一體化設計。?下部爐體（燃燒室與蒸發器）:n ?燃燒室?：位于爐體底部，內設燃燒器（燃氣或電熱元件）和波紋爐膽，用于燃料燃燒并產生高溫煙氣。n ?煙管系統?：高溫煙氣在燃燒室完成輻射換熱后，進入多回程（如二回程、三回程）的煙管，進行對流換熱，充分回收熱量。n ?水空間?：充滿熱媒介質（水）的腔體，包圍著燃燒室和煙管，是水被加熱蒸發的區域。n ?排污口?：位于底部，用于定期排放沉積物。n ?注液閥、液位控制閥?：用于初始注水和運行中維持液位，確保汽相空間的純度。?上部爐體（換熱器與冷凝區）?：? ?換熱盤管?：通常采用盤管式結構，被加熱的工藝介質（原油等）在管內流動。? ?蒸汽冷凝空間?：盤管周圍是蒸汽空間，蒸汽在盤管外壁冷凝放熱。? ?安全閥?：安裝在上部爐體頂部，用于超壓保護。? ?蒸汽上升管與凝液回流管?：連接上下爐體，形成封閉循環回路。四、輔助系統?：2 ?燃燒系統?：包括燃燒器、風機、燃氣/燃油管路、點火裝置及控制系統。2 ?控制系統?：包含主控面板、電控柜、溫度/壓力傳感器、液位計等，實現遠程啟停、監控和自動化運行。?2 ?鋼結構平臺與自動扶梯?：便于操作和維護。新型發展趨勢?：近年來，?分體相變加熱技術?得到應用，將蒸發器和冷凝器分離，進一步提升了適應性，避免了爐管結焦，特別適用于原油流量波動大的工況，如中國石油冀東油田于2026年1月投運的首臺套分體相變原穩加熱裝置.案例：3臺×250×104Kcal/h相變加熱爐在哈薩克斯坦油田公司使用聯系人：常州市上能鍋爐有限公司芮亞平  13815029577郵箱：czjnguolu@163.com 網址：www.rsdryl.com公司地址：常州市新北區黃河西路與尚德路交叉路口向南160米處??

①.水套加熱爐（jacket heater）是以水為熱載體間接加熱原油的油氣田專用設備，由爐本體、水套、油管等部件構成，主要應用于油井井場及輸油干線，通過加熱降低原油粘度以增強流動性 。②.該設備以天然氣或輕油為燃料，在常壓下通過密閉爐體內循環工質水進行熱交換，具有日常補水量少、水質穩定不結垢的特點，其加熱效率高且維護便捷，是油氣集輸過程的核心加熱裝置 。③.工作原理為燃燒產生的高溫煙氣加熱工質水產生蒸汽，通過加熱盤管實現原油均勻受熱，附屬監測儀器可實時跟蹤運行參數。針對沙漠等極端環境，采用撬裝式結構確保設備露天穩定運行。④.本公司專業制造燃油燃氣水浴式加熱爐，專為加熱天然氣或原油用的無壓熱水鍋爐,是為滿足油田特殊需要而設計的一種專用加熱設備，主要用于油氣集輸系統過程中，將原油、天然氣等加熱到工藝要求的溫度，以便進行輸送、沉降、分離、脫水和初加工。詳細說明：負荷范圍: 1000 kW (80萬大卡/h) 至10000 kW (860萬大卡/h)     燃料:天然氣，LPG，工藝氣體，輕油（柴油），重油，原油。 ⑤.介紹 ： 水套加熱爐是一種油氣田專用加熱設備，主要用于油氣集輸過程中，將原油或天然氣等井采物進行加熱并控制其溫度波動在一定范圍內，以便進行下一步操作。 水套加熱爐一般以天然氣或輕油為燃料，常壓下運行，爐內工質水在密閉的爐體內進行換熱，被加熱介質通過熱傳導來提升溫度。由于爐內水為循環使用，故日常補水極少，爐內水質穩定，不易結水垢。水套加熱爐在油田地面工程中應用廣泛，其加熱效率高、使用壽命長、維護簡便等優良特性使其成為油氣集輸過程中首選加熱設備。⑥.水套加熱爐的加熱原理為：燃燒器燃燒所產生的高溫煙氣經煙氣出口管流入煙箱，由于高溫煙氣的熱作用，能量通過熱傳遞的方式傳遞給爐內工質水，工質水受熱后溫度上升從而部分汽化，汽化后的高溫水蒸氣上升至加熱盤管處，與其接觸傳熱后溫度下降，從而冷凝回落至水浴中，然后經加熱再次蒸發上升，高溫煙氣最終通過煙囪上升排入空氣中。在此過程中加熱盤管內的原油或天然氣受熱溫度提升，進而達到工藝設定溫度。 由于水浴加熱方式的特殊性，被加熱介質受熱充分且均勻，加熱曲線平緩，出口處物料質量較高，是理想的油田供熱設備。⑦.由于水套加熱爐項目工作地點為工況極端惡劣的沙漠地區，故加熱爐必須選用能夠露天放置、結構緊湊的撬裝式安裝方式，以保證加熱爐在沙漠地區工況下能夠穩定運行。⑧.結構 ： 水套加熱爐一般由爐本體、煙火管、受熱盤管、加熱器及其他附件所組成，爐內壓力為標準大氣壓。水套加熱爐爐本體、加熱盤管等位置一般焊有插孔，用來安裝溫度計、水位計或壓力計，以便實時監測水套爐各項參數，保證其正常運行。聯系人：芮亞平（執行董事，銷售部長） 電   話： 13815029577  網   址：www.czsngl.com

油田熱媒加熱爐： 負荷供熱能力50----1500×104kcal/h， 導熱油的出口溫度：≤350℃Oilfield heat medium heating furnace: load heating capacity 50-1500 × 104kcal/h, outlet temperature of heat transfer oil: ≤ 350 ℃主要用于油氣集輸系統過程中，將原油、天然氣等加熱到工藝要求的溫度，以便進行輸送、沉降、分離、脫水和初加工。Mainly used in oil and gas gathering and transportation systems to heat crude oil, natural gas, etc. to the required temperature for transportation, settling, separation, dehydration, and initial processing.熱媒加熱系統主要由熱媒加熱爐（有機熱載體爐）、儲油罐、膨脹罐、循環泵、注油泵、氮封系統、控制系統等組成，且各自分別成撬供貨。 The heat medium heating system mainly consists of a heat medium heating furnace (organic heat carrier furnace), an oil storage tank, an expansion tank, a circulation pump, an oil injection pump, a nitrogen sealing system, a control system, etc., and they are supplied separately.     熱媒加熱爐采用三煙道半濕背式設計。熱量通過燃燒器在爐膛內燃燒并以輻射熱和對流換熱的方式傳遞給熱媒，載熱熱媒通過循環系統運送到熱用戶，在熱用戶換熱卸載后再循環回到熱媒爐加熱；如此往復以熱媒為載體實現熱量傳遞，膨脹罐、循環泵及控制系統為系統不可缺少的輔助設備。The heat medium heating furnace adopts a three flue semi wet back design. Heat is burned in the furnace through a burner and transferred to the heat medium through radiative heat and convective heat exchange. The heat carrying heat medium is transported to the heat user through a circulation system and is recycled back to the heat medium furnace for heating after the heat user unloads the heat exchange; By using heat medium as a carrier to achieve heat transfer, the expansion tank, circulation pump, and control system are indispensable auxiliary equipment in the system.A、主要性能特點：A、Main performance characteristics:1、采用爐體橇、循環泵橇、膨脹罐鋼架橇、注油泵橇、氮封橇五大橇塊模式供貨。并接受用戶的特殊訂貨。1.We supply using five main sled modes: furnace body sled, circulation pump sled, expansion tank steel frame sled, oil injection pump sled, and nitrogen sealing sled. And accept special orders from users.2、高靜壓的泵入口壓力設計，脫水效果快，系統運行性大大增強。2.High static pressure pump inlet pressure design, fast dehydration effect, greatly enhances system operation.3、專利設計的熱備用循環泵功能，在極低環境中可以迅速順利啟動投入運行。3.The patented hot standby circulation pump function can be quickly and smoothly started and put into operation in extremely low environments.4、熱媒爐盤管采用彈簧式設計，有效吸收熱膨脹，防止冷熱膨脹導致的爐墻或盤管損壞，保證盤管的安全。4.The heat medium furnace coil adopts a spring type design, effectively absorbing thermal expansion, preventing damage to the furnace wall or coil caused by cold and hot expansion, and ensuring the safety of the coil.5、最優的流程設計，排氣迅速有效，整個系統無需再設計排氣口，投運順利快捷。5.Optimal process design, rapid and effective exhaust, no need to design exhaust ports for the entire system, smooth and fast operation.6、關鍵保護儀表為進口儀表，德國品質。6. The key protective instruments are imported instruments of German quality.7、出口溫度高，100~320℃，滿足眾多用戶的需要。7. The export temperature is high, ranging from 100 to 320 ℃, meeting the needs of many users.8、成熟穩定的pid控制參數，系統輸出溫度溫度波動小，小于±1℃。8. Mature and stable PID control parameters, with minimal temperature fluctuations in the system output, less than ± 1 ℃.9、熱媒爐前后墻為開啟式結構，便于爐管清洗和維護。9. The front and rear walls of the heat medium furnace are of an open structure, which facilitates the cleaning and maintenance of the furnace tubes.10、   燃料系統廣泛，渣油、重油、輕油、天然氣、城市煤氣以及化工工藝廢氣。10. The fuel system is extensive, including residual oil, heavy oil, light oil, natural gas, city gas, and chemical process waste gas.11、   提供穩定的低壓高溫熱源，且能實現一套系統提供多溫位熱源。11. Provide stable low-pressure and high-temperature heat sources, and enable a system to provide multi temperature heat sources.12、   系統熱負荷自動調節、連續運行；系統全自動運行無人值守。12. Automatic adjustment of system heat load and continuous operation; The system runs fully automatically without human supervision.13、   系統介質實現自動補償、自動調節。13. The system media achieves automatic compensation and adjustment.14、   實現遠程的DCS控制。14. Implement remote DCS control.中國常州市上能鍋爐有限公司聯系方式Contact information of Changzhou Shangneng Boiler Co., Ltd., China聯系人：芮亞平Contact person: Rui Yaping手機：+8613815029577Mobile:+8613815029577微信號:13815029577WeChat ID: 13815029577郵箱：czjnguolu@163.comEmail: czjnguolu@163.com工廠地址：中國常州高新區黃河西路225號Factory address: No. 225 Huanghe West Road, Changzhou High tech Zone, China開戶行：中國工商銀行常州鐘樓支行Opening Bank: Industrial and Commercial Bank of China Changzhou Zhonglou Branch美元帳號：1105020509714031781USD account: 1105020509714031781

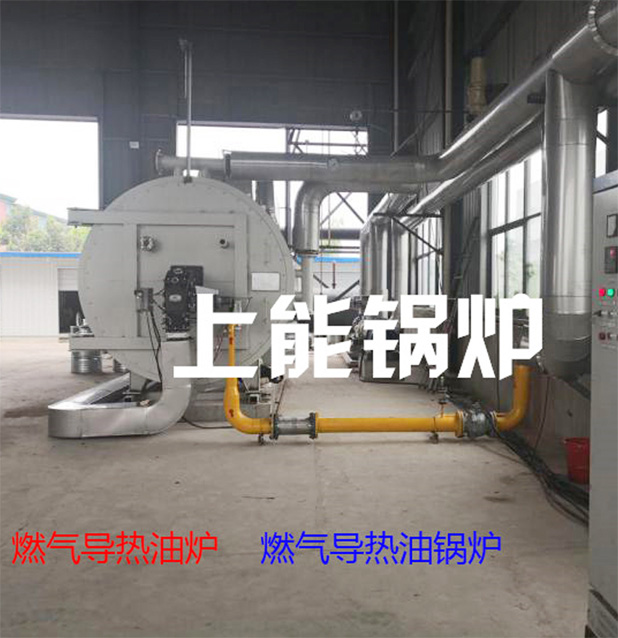

本產品經過本公司科技人員在總結了數百例成功經驗和吸收了國外同類產品的精華的基礎上，依靠一些設計院校等專家的支持，應用CAD軟件設計技術，使得本公司的燃氣導熱油加熱爐無論在節能，環保，控制技術等方面，水平均領先于國內同類產品，而造價，投資及運行成本卻大為降低。臥式燃氣導熱油爐工作原理：燃氣導熱油爐是以有機熱載體（導熱油）為介質，經過循環泵強制液相循環將高溫熱載體輸送給用熱設備繼而返回加熱爐重新加熱的特種工業爐。燃料經過燃燒裝置充分燃燒后產生的高溫火焰和煙氣 ,以輻射和對流兩種換熱形式與爐管內熱載體導熱油充分進行換熱。爐管內高溫熱載體導熱油在循環泵強制閉路循環下將熱能供至用熱設備后返回，從而實現熱載體爐對用熱設備的閉路供熱。燃氣導熱油爐系統工藝簡述：燃氣導熱油爐主要由供熱循環系統、燃燒系統及控制系統構成。供熱循環系統：主要由循環油泵、加熱爐本體、熱用戶（用熱設備）、油氣分離器及相關閥門管線構成，如儲油槽、膨脹槽、注油泵等也都是不可缺少的輔助管路及設備。燃燒系統：主要由燃氣供給系統、燃燒器、加熱爐、煙道防爆門、空預器、節能器，煙囪及有關閥門管線組成。控制系統：控制系統分為動力控制和儀表顯示控制兩部分。動力控制主要控制循環泵、注油泵、助燃空氣風機、燃燒器等設備的起動與停止，同時循環泵與燃燒器之間進行聯鎖控制以保證加熱爐進行安全運行。儀表顯示控制通常采用出口油溫控制燃燒器進行油溫調節、進出口油溫顯示、熱載體壓差或流量顯示報警、膨脹槽液位報警及最終排煙溫度顯示，采用溫度信號控制燃燒器，使其達到自動控制功能。在自動控制系統的管理下，通過各系統的互相協調，可實現以下功能：1) 為用熱設備提供滿足負荷要求的穩定高溫熱源；2) 保持整個熱系統穩定運行，實現不間斷連續運行；3) 實現加熱爐熱負荷自動調節；4) 實現熱載體爐在非正常工況下的安全連鎖反饋保護；5)  具有各種非正常情況下的預警、報警、故障鎖定等功能；6) 實現循環油泵的切換,完成運行中的熱油即時過濾;7) 可實現自動無人運行。燃氣導熱油爐以它的低壓高溫、運行安全、控制先進、效益顯著等特點得到了國內外各行業的極大關注，廣泛應用于石油化工：油脂： 塑料橡膠：  皮革行業：  紡織印染： 化纖纖維： 涂裝油漆： 汽車飛機： 木材加工： 林產工業： 造紙印刷： 建筑建材：   碳素工業：公路交通： 市政公路筑路： 瀝青加熱： 制藥工業：  原子能工業：金屬加工： 食品工業等工業領域，其發展至今,已成為國民經濟中必不可少的節能型供熱設備。燃氣導熱油爐規格型號及參數燃氣導熱油爐規格編制示例：YQL-1200Q：液相循環立式燃氣爐,熱功率1200kWYQW（L） 15~250 ×104kcal/h燃氣導熱油鍋爐型號規格參數表型號    參數YQW-180YQW-350YQW-600YQW-850YQW-1200YQW-1400YQW-1800YQW-2400YQW-3000-15-30-60-80-100-125-150-200-250額定熱功率    kW18035070094012001400180024003000熱效率  %858585858585858585設計壓力     MPa111.11.11.11.11.11.11.1最高介質溫度350350350350350350350350350      ℃爐內容油量    m30.160.320.40.771.21.351.482.63.2循環油量20406080100100100200200m3 /h配管聯接口徑  DN50100100100125125125150150系統裝機容量  kW111430304545457080外長 mm160026003000315035603830420047005250形尺寬 mm130014201700210024002550260030003000寸高 mm150017301700186021402200227026002660設備總重量  kg25653400367048106500725082501200013800注：熱效率指爐體熱效率，配置余熱回收裝置后，系統熱效率可達到92%以上YQW（L） 300~1200 ×104kcal/h燃油燃氣導熱油鍋爐型號規格參數型號    參數YQW-3500YQW-4000YQW-4600YQW-6000YQW-7000YQW-8170YQW-9500YQW-12000YQW-14000-300-350-400-500-600-700-800-1000-1200額定熱功率    kW35004000460060007000817095001200014000熱效率  %858585858585858585設計壓力     MPa1.11.11.11.11.11.11.11.11.1最高介質溫度350350350350350350350350350      ℃爐內容油量    m33.94.65.67.5911131418.6循環油量200300300300340400~500400~500400~500800m3 /h配管聯接口徑  DN150200200250250300300300350系統裝機容量  kW80120120130150230230270300外長 mm565061006800750086509200102001080012000形尺寬 mm320033503500390040004100420045004500寸高 mm286029903140350036003730373039804120設備總重量  kg160701762020450250002985033970370004260053000注：熱效率指爐體熱效率，配置余熱回收裝置后，系統熱效率可達到92%以上該產品廣泛應用于石油、化工、紡織、印染、木材及人造板等幾十個行業中＜350℃的工業加熱，用以替代電、蒸汽、遠紅外熱風等加熱方式。

立式燃氣導熱油爐介紹：1.立式導熱油爐的燃燒器可以設置在爐體的頂部或爐體的底部,根據立式導熱油爐的功率大小及用戶要求確定，如果是低燒式的，爐體支腿高度滿足燃燒器檢修拆裝。2.立式導熱油爐的基本操作模式：在控制室DCS系統遠程控制鍋爐的燃燒和停止的全部過程，以及供熱量的全部調節過程（包括：設定導熱油出口溫度），通訊協議為MODBUS RTU（RS485）實現數據的讀寫，在鍋爐安裝的現場為全自動操作。3.立式導熱油爐的技術參數： 工作溫度：0～350℃ ；工作介質：導熱油 ； 工作壓力：常壓 ；設計壓力：1MPa； 供熱能力：120～14000kW(10～1200萬大卡/時）； 產品規格：單臺供熱能力為10、15、30、50、75、100、150、200、250、300、350、400、500、600、700、800、900、1000、1200萬大卡/時 ；燃燒方式：立式燃氣； 適用燃料：天然氣、；自動控制：全自動控制燃燒方式、比例調節、PLC可編程及觸摸屏控制技術。4. 立式導熱油爐主要特點： ★安全：能在較低的運行壓力下獲得較高的工作溫度：熱載體使用ABD系列導熱油，最高溫度可達350℃，使用有機硅油，最高溫度可達400℃，使用熔鹽最高溫度可達580℃，實際工作壓力為常壓，最高工作壓力0.6MPa，設計壓力1MPa； ★節約：具有高溫低壓的特點，降低了用熱設備的壓力等級，可減少設備的投資費用。 ★節能：采用閉路強制循環供熱，與大氣無接觸，可延長熱載體使用壽命，無排放、無污染、熱量損失小，可節約能源、運行費用低、回收投資快。 ★環保：無排放、無污染； ★方便： 操作控制和運行安全監測裝置完備，操作簡單、使用方便，運行安全可靠； ★面廣：適用范圍廣泛，能夠滿足各種用戶各種高溫加熱生產工藝不同使用溫度的多個用熱設備要求，能進行精確的溫度控制和調節，使用效果穩定，即使有用熱量變化的場合熱效率也能達到最佳。 ★完美：結構合理，外觀新穎，配套設施齊全，技術全面，服務周到，用戶無后顧之憂。聯系人：芮亞平（執行董事，銷售部長） 電   話： 13815029577 網   址：www.czsngl.com

燃氣熔鹽爐是以天然氣為燃料，以熔鹽為熱載體，利用熔鹽泵強制液相循環，將熱能輸送給用熱設備，繼而返回重新加熱的直流式特種工業爐。整個系統由熔鹽供熱系統、燃燒系統及控制系統構成:熔鹽供熱系統由熔鹽爐本體、熔鹽泵、熔鹽槽及有關輸送管線、閥門組成。燃燒系統：主要由燃氣供給系統、燃燒器、熔鹽爐、煙道防爆門、空氣預熱器、煙氣余熱換熱器、煙囪及有關閥門管線組成。控制系統分為動力控制和儀表顯示控制兩部分。動力控制主要控制熔鹽罐內的電加熱器，熔鹽循環泵、風機、燃燒器等設備的起動與停止，同時循環泵與燃燒器之間進行聯鎖控制以保證加熱爐的安全運行。儀表顯示控制：熔鹽爐負荷是根據智能儀表出口油溫的設置，通過儀表智能計算，進行 PID 調節功能， 自動調節 燃料量與空氣供給量，以充分滿足控制要求..燃氣熔鹽爐廣泛應用在固堿蒸發濃縮、三聚氰胺制取、氫氧化鋁溶出、廢液廢油高溫再生等化工單位；也可應用在太陽能光熱發電的儲能。.燃氣熔鹽爐型號規格30-400萬大卡參數表型號          參數RYY(Q)-350RYY(Q)-700RYY(Q)-960RYY(Q)-1200RYY(Q)-1400RYY(Q)-2400RYY(Q)-3500RYY(Q)-4600-30-60-80-100-125-200-300-400額定熱功率    kW35070096012001400240035004600Rated thermal power kW熱效率  %7070707070707575Thermal efficiency%設計壓力     MPa1111.11.11.11.31.3Design pressure MPa最高介質溫度  ℃450450450450450450450450Maximum medium temperature ℃爐內介質容量    m30.350.50.70.951.734.95Furnace medium capacity m3循環量m3 /h4040508017080250170Circulation volume m3/h配管聯接口徑  DN100100125125150150250200Pipe connection diameter DN系統裝機容量  kW303030505560130130外直徑 mmΦ1710Φ1710Φ1910Φ2020Φ2400Φ2970Φ3250Φ3400形Diameter mm尺寸高 mm26003300360041004000640070008000Height mm設備總重量  kg39004350529063608600184102500031000Total weight of equipment kg燃氣熔鹽爐型號規格600-2000萬大卡參數表 型號          參數RYY(Q)-7000RYY(Q)-8170RYY(Q)-10500RYY(Q)-12000RYY(Q)-14000RYY(Q)-15122RYY(Q)-17445RYY(Q)-23260-600-700-900-1000-1200-1300-1500-2000額定熱功率    kW70008170105001200014000151221744523260Rated thermal power kW熱效率  %7575757575757575Thermal efficiency%設計壓力     MPa1.31.81.81.91.61.621.8Design pressure MPa最高介質溫度  ℃450450450450450450450450Maximum medium temperature ℃爐內介質容量    m39.110.9131315182125Furnace medium capacity m3循環量m3 /h230250360400440300500900Circulation volume m3/h配管聯接口徑  DN200250300300300250350400Pipe connection diameter DN系統裝機容量  kW160240280300350350400700外直徑 mmΦ3650Φ3700Φ3950Φ4080Φ4080Φ4450Φ4520Φ4800形Diameter mm尺寸高 mm1034011360120501184014500140001600016600Height mm設備總重量  kg472005180065440700009155098320108180122080Total weight of equipment kg燃氣熔鹽爐特點：1.低壓高溫，安全性強，與導熱油相比在相同的壓力下可獲得更高的使用溫度；2.供熱溫度穩定，能準確地進行負荷、溫度調整；3.系統熱效率高，普遍高于92%以上；4.運行控制和安全監測裝備完備，有效降低運維成本；5.自動控制：機械化、全自動控制、比例調節、PLC可編程或DCS人機對話集成控制技術；6.熔鹽爐因供熱負荷和循環流量不同，大多采用二層或三層圓盤管形式，內圈盤管為輻射受熱面，中圈盤管、外圈盤管為對流受熱面，三層盤管并聯運行，結構簡單，使用方便。7.燃氣熔鹽爐為立式，占地面積少，爐管內熔鹽可以靠自重排空，燃燒器分布在爐體的頂部或者在底部，筒體主材： 12Cr1MoVR， 管材：12Cr2MoG。聯系人：芮亞平（執行董事，銷售部長）  電   話： 13815029577    網   址：www.czsngl.com

一、熔鹽爐定義熔鹽爐是以三元或二元無機熔鹽（硝酸鉀、硝酸鈉、亞硝酸鈉等的混合物）為傳熱介質，以煤、燃油或燃氣為燃料加熱，利用熔鹽循環泵強制液相循環，將熱能輸送給用熱設備后，繼而返回重新加熱的特種工業鍋爐。整個熔鹽爐系統主要由化鹽循環系統、燃燒系統和供熱系統等部分組成。熔鹽就是鹽類熔化形成的，是一種由化學純硝酸鹽混合體組成的低共熔點混合物。在工業上普遍采用的該種混合物又稱HTS, 其成分為40%的NaNO2、7%的NaNO3、53%的KNO3。這種熔融堿金屬硝酸鹽混合物具有均熱性、導熱性、流動性及化學穩定性等優點。HTS的熔點為142. 2 ℃,熔融熱為78. 986 kJ /kg,相對平均分子質量為89. 2。HTS在427 ℃以下非常穩定,可長期不變質,并對碳鋼或不銹剛腐蝕較輕。450 ℃以上開始緩慢分解, 550 ℃以上分解速度加快, 600 ℃以上則明顯分解,同時熔點升高,顏色從透明的淡琥珀色逐漸變為棕黑色。熔鹽的分解反應主要是亞硝酸鈉的分解,其反應式為: 5NaNO2= 3NaNO3 +Na2O +N2 ,從而導致熔點逐漸上升,可采用充N2 保護，減慢分解。二、熔鹽爐工作原理化鹽槽將粉狀的固體熔鹽加熱到熔點以上，直到熔鹽的粘度可以用液下熔鹽循環泵推動，使整個系統成為流動可循環狀態后，送到爐體進一步與高溫煙氣循環換熱升溫到工藝用熱設備所需要的工作溫度，使其在流動狀態下循環供熱使用。常用介質工作溫度為350-580℃，最高工作溫度可達600℃。熔鹽通過泵周而復始地在系統中循環,由于和外界空氣隔離,最大限度地減少了熔鹽的分解變質。三、分類按照燃料加熱方式不同可以分為燃煤型、燃油型、燃氣型、燃生物質型和電加熱型熔鹽爐；按結構形式不同可以分為圓筒形、方箱形和管架式熔鹽爐。四、應用廣泛應用在固堿蒸發濃縮、三聚氰胺制取、氫氧化鋁溶出、廢液廢油高溫再生等化工單位；也可應用在太陽能光熱發電的儲熱單位，是獲取清潔可再生綠色能源——太陽能光熱利用的關鍵設備。五、技術參數工作溫度：350℃-580℃   工作介質：二元、三元無機熔鹽   設計壓力：1.0-2.8MPa   供熱能力：300-36000KW六、特點1、低壓高溫，安全性強，與導熱油相比在相同的壓力下可獲得更高的使用溫度；2、供熱溫度穩定，能準確地進行負荷、溫度調整；3、系統熱效率高，普遍高于92%以上；4、運行控制和安全監測裝備完備，有效降低運維成本；5、自動控制：機械化、全自動控制、比例調節、PLC可編程或DCS人機對話集成控制技術；6、熔鹽爐因供熱負荷和循環流量不同，大多采用二層或三層圓盤管形式，內圈盤管為輻射受熱面，中圈盤管、外圈盤管為對流受熱面，三層盤管并聯運行，結構簡單，使用方便。七、使用注意事項在生產中初次加熱熔鹽應注意以下幾點。(1)    在熔鹽梯度升溫過程中,要仔細檢查熔鹽閥的伴熱,熔鹽在整個系統中大循環時,尤其注意小循環回流閥不能關死,必須回轉一圈,以防止熔鹽閥結死。(2)    熔鹽熔點在143℃左右,所有熔鹽管線應有蒸汽伴熱,最好同時采用電伴熱,以防止熔鹽在管線中凝固。(3)    由于熔鹽為混合物,密度不很均勻,而且初次加熱熔化,熔鹽中的水分含量較高,因此在熔鹽循環過程中,要充分關注泵的電流,如果泵電流波動較大,而且持續時間較長,應立即停泵檢查,找出問題原因。正常情況下,泵的電流會有波動,但波動的范圍不大,隨著熔鹽溫度的升高,泵電流會逐漸降低且趨于平穩。八，國內廠家：常州市上能鍋爐有限公司常州市上能鍋爐有限公司專注研發設計制造以熔鹽為介質的燃氣熔鹽爐，其規格為（30-2000萬大卡）供熱溫度高達550℃；聯系人：芮亞平（執行董事，銷售部長）    電   話： 13815029577       網   址：www.czsngl.com

常州市上能鍋爐有限公司專注設計制造導熱油電加熱循環設備.由主機《導熱油電加熱器》+供熱系統的輔機：（膨脹槽、貯油槽、熱油循環泵、注油泵、油過濾器、油氣分離器）組件等組成，在工廠把這些組件合成組裝成幾個撬塊運到客戶那里組裝一個整體與客戶用熱設備連接，用戶只需接入電源、介質的進出口管道即可使用，該產品廣泛應用于石油、化工、制藥、紡織印染、輕工、建材等工業領域。由于該設備名稱是導熱油電加熱循環設備，所以，不受地方部門監管，地方監管部門找不到監管的法規，怎么監管。原理：簡單的 “熱量搬運”，導熱油像 “搬運工”：先在加熱器（如電加熱管）吸熱升溫，再由循環泵送到用熱設備放熱，冷油最后流回加熱器重加熱，形成持續循環的熱量閉環。工業生產中，穩定高溫供熱是關鍵 —— 反應釜控溫、烘箱加熱、印染定型，溫度偏差易影響質量。而「導熱油電加熱循環設備」憑 “精準、高效、安全”，成了企業優選。核心優勢：1、具有低壓、高溫、安全、高效節能的特點。2、具有完備的運行控制和安全監測裝置，可以精密地控制工作溫度。3、結構合理、配套齊全、安裝周期短，運行和維修方便，便于布置。4、由于導熱油電加熱循環設備采用先進的防爆結構，可應用于工廠Ⅱ區防爆，防爆等級可達C級。5、比傳統燃煤、燃氣設備，它的優勢很實在：高效節能：熱效率超 95%，無需燃料倉庫、水處理設備，配變頻泵可按需調功率，不浪費能源；控溫精準：PID 溫控實現 ±1℃波動，低壓（0.3-0.5MPa）可達 350℃高溫，導熱油強制循環讓用熱設備溫度均勻；安全可靠：全程低壓運行，防爆型適配易燃易爆場景，自帶超溫、低油位保護，異常時自動停機；安裝維護簡：模塊化撬裝設計，無需單獨建鍋爐房，日常查加熱管、泵和油即可，1-2 年換次油，啟停快、操作簡單；環保無污染：無廢氣、粉塵、廢渣，符合環保政策，適配醫藥、食品等對環境要求高的行業。應用場景：化工 / 石油：為反應釜、蒸餾塔提供穩定加熱，防爆設計適配易燃易爆環境；食品 / 醫藥：符合衛生標準的設備結構，無污染物影響產品質量，適配烘焙、藥品干燥等工藝需求；紡織 / 印染：精準控溫避免面料色差與褶皺，助力面料定型、染料加熱等工序提質增效；建材 / 能源：廣泛應用于瀝青熔化、混凝土養護，更在光熱電站等新能源領域發揮作用；其他領域：覆蓋木材干燥、橡膠硫化、模具加熱等小眾需求。技術靠譜，性能更穩技術團隊覆蓋機械、電氣、儀表等多專業，技術與生產領頭人從業超 25 年；同時具備建模分析、有限元分析等核心設計能力，還能提供設計方案、安裝調試方案及計算書，搭配售前售中技術支持與現場調試保運，全流程保障服務質量。精準適配，不浪費分≤180℃低溫、≤300℃中溫、≤320℃高溫 3 類，精準匹配需求，避免 “超功率損耗” 或 “高規格浪費”。安全合規，放心用有 ASME U/S 國際資質，硬件用柔性管板防熱脹冷縮，軟件靠 PLC 系統雙重監控，故障風險降 60% 以上；防爆款直接適配化工場景，不用額外改。運維省錢，長期劃算模塊化設計省鍋爐房費，支持遠程診斷、不停機檢修（減少停機損失）；日常只查加熱管、泵和油，1-2 年換次油，運維成本低。敬請關注我公司的網站：www.czsngl.com   m.tqzxx.cn    www.czrsgl.com   www.rsdryl.com聯系電話：13815029577

熔鹽電加熱循環設備工藝技術方案描述:正常生產中，熔鹽經熔鹽槽內的電加熱器，加熱到一定的溫度后由熔鹽泵輸送給用熱裝置，將熱量傳給用熱設備，放熱降溫后自流回熔鹽槽，熔鹽槽內的電加熱器不斷加熱，再經過熔鹽循環泵強制液相循環將熔鹽輸送給用熱裝置，周而復始循環，熔鹽槽內的電加熱器不斷的在加熱，熔鹽泵不停的工作，被加熱的熔鹽不斷的循環流動，用熱設備不停的吸收熱量，直到用熱設備達到工藝溫度后，再停熔鹽泵，熔鹽通過熔鹽的自重回到熔鹽槽中。加熱介質為三元熔鹽， 53% KNO3、7%NaNO3和40%NaNO2，共晶體，其熔點為142℃，沸點為680℃。或二元熔鹽（60%NaNO3和40%KNO3）共晶體，其凝固點為220℃，沸點為680℃。熔鹽出熔鹽電加熱循環設備溫度：400℃-550℃，溫度可調，供化工高溫設備用熱，滿足產品工藝溫度要求。一、熔鹽電加熱循環設備供熱循環系統主要由：熔鹽罐電加熱器、熔鹽罐，熔鹽泵、及有關輸送管線、閥門組成。①熔鹽罐電加熱器：是整個供熱系統的關鍵設備，熔鹽在此不斷獲得熱能，由它提供裝置所需的高溫熱源，輸出功率根據用戶要求確定。電加熱器過流材質316L, 管板法蘭和接線盒碳鋼 ；表面負荷2.5w/cm2. 。 生產標準：JB/T2379-2016，設計壓力：0.66MPa ,工作溫度：550℃，工作電壓：380V三相 50Hz △形接法，電熱管加熱密度：3.5W/cm2,電加熱器防爆等級dIICT4，防護等級IP65。  ②熔鹽槽是儲存熱能的設備，溫度高達400-550度，為此，熔鹽槽所選材質應滿足溫度的要求。熔鹽槽材質為合金鋼，Q345R ，板材厚度10mm, 管材：12Cr1MoVG，GB5310.電加熱器接口為法蘭。 熔鹽槽為臥式結構，槽體上裝有電加熱器，熔鹽液下泵，熔鹽槽設有加鹽口，熔鹽回流口，放空口等，槽體內裝有熱電偶測溫元件。注：熔鹽槽的熔鹽容積應大于系統設備內熔鹽+系統管線內熔鹽量總和。停止加熱時，系統設備內熔鹽+系統管線內熔鹽靠自重回流回到熔鹽槽內。③高溫熔鹽液下泵是將熱量輸送給用熱裝置的重要裝置。熔鹽泵流量，  揚程， 液下深度，由用熱設備負荷確定，帶變頻電機，轉速1450(r/min)，流量，揚程，速度可調，過流部件材質為304不銹鋼。電機防爆等級dIICT4，防護等級IP65。二、電加熱熔鹽爐電控柜控制系統介紹：控制系統分為動力控制和儀表顯示控制兩部分。動力控制主要控制熔鹽循環泵、設備的起動與停止，同時循環泵與電加熱器之間進行聯鎖控制以保證電加熱器的安全運行。儀表顯示控制采用檢測熔鹽裝置內的溫控點，檢測熔鹽裝置內熔鹽介質的溫度，控制調節電加熱器加溫，使其達到自動控制功能。熔鹽裝置電控柜控制功能有以下幾點1.控制柜主回路由斷路器、電力調整器（可控硅+觸發線路板）、交流接觸器構成。控制柜面板有智能溫控儀、電流表、電壓表、指示燈、旋鈕、急停按鈕等。2.恒溫控制邏輯：熔鹽槽出口處設置溫度采樣點，智能溫控儀/用戶DCS實時采集熔鹽槽出口工藝溫度值，將之與設定溫度進行比較，并輸出PID（4~20mA）信號給可控硅觸發板，觸發板根據PID信號實時地改變可控硅導通角大小，工作電壓隨之改變，從而實現無級平緩地調節負載功率。此外，SCR調功器還可以送信號（諸如可控硅模塊超溫）給DCS。3.過熱保護：加熱器配有2只熱電偶，爐膛超溫保護儀表接收熱電偶信號，一旦過熱或者脫流干燒，儀表輸出開關量信號，控制柜通過交流接觸器的線圈失電來控制接觸器，從而達到切斷加熱電源保護加熱器的目的。4.熔鹽加熱控制注意事項：當熔鹽未完全變為液體之前，通過設定儀表參數“功率輸出比例”OPH來實現2/3功率加熱，降低此時電熱管的表面負荷（發熱密度）5.自動控制系統，可以向DCS系統提供加熱系統處于運行，停止，超溫報警，互鎖狀態，可以接受DCS室發出的啟動，停止，緊急停爐操作。三、電加熱熔鹽爐產品特點：1.電加熱熔鹽爐能在較低的運行壓力下獲得很高的工作溫度（550℃）。 2.電加熱熔鹽爐閉路供熱，熱量損失小，節能效果顯著。 3.電加熱熔鹽爐具有完備的運行控制和安全監測裝置。 4.電加熱熔鹽爐運行費用低，回收投資快。 5.電加熱熔鹽爐設備結構合理，配套齊全、安裝周期短、運行操作簡單，自動化程度高，安全可靠，適用范圍廣泛。四、電加熱熔鹽爐規格型號：根據用戶需求可以定做各型號的電加熱熔鹽爐參數/數據/型號RYD120RYD150RYD180RYD240RYD360RYD500RYD600RYD720RYD960額定熱功率kW120150180240360500600720960熱效率%>90%>90%>90%>90%>90%>90%>90%>90%>90%設計壓力MPa0.680.680.680.70.71111介質最高溫度℃550550550550550550550550550工作電壓 V220/380220/380220/380220/380220/380220/380220/380220/380220/380加熱介質三元熔鹽， 53% KNO3、7%NaNO3和40%NaNO2，    二元熔鹽（60%NaNO3和40%KNO3）注：具體參數見最終確定圖紙參數五、資料提供1、合同生效一周內提供設備平面布置圖。1、合同生效兩周內提供：產品使用說明書、加熱裝置安裝總圖 、加熱裝置供熱系統工藝流程圖、設備基礎條件圖、2、合同生效四周內提供：電氣自動控制原理圖，接線圖、控制系統接線圖、控制系統的控制方案說明敬請關注我公司的網站：www.czsngl.com   m.tqzxx.cn    www.czrsgl.com   www.rsdryl.com  聯系電話：13815029577

煤焦油蒸餾（coal tar distillation）是指根據煤焦油中各組分的不同沸點將各組分初步分割為幾個富集某種或某幾種化合物的餾分的煤焦油加工工序。一般分割為輕油、酚油、焦油、洗油、蒽油和瀝青六個餾分，它包括脫渣、質量均勻化、脫水、脫鹽和蒸餾等步驟：煤焦油蒸餾塔管式加熱爐的作用:煤焦油蒸餾塔管式加熱爐的主要作用是提供必要的熱量，確保煤焦油在蒸餾過程中達到所需的溫度和壓力條件?。具體來說，管式加熱爐通過燃燒燃料產生高溫煙氣，煙氣通過爐管傳遞熱量給煤焦油，使其達到蒸餾所需的溫度，從而實現煤焦油的分離和提純?。1. 工作原理：管式加熱爐主要由輻射室、對流室和煙囪三大部分構成。燃料在噴嘴處被引入輻射室進行燃燒，產生的高溫火焰主要以輻射方式將熱量傳遞給輻射室內的爐管中介質。隨后，溫度有所降低的高溫煙氣進入對流室，繼續以對流方式向對流室爐管內的介質傳遞部分熱量。最終，經過降溫處理的煙氣通過煙道和煙囪排入大氣中?。2. 結構特點：管式加熱爐的爐體外形各異，包括立式圓筒形、立式長方形以及箱型等。根據結構特點，管式加熱爐可以分為純輻射型和輻射對流型兩種。純輻射型僅包含輻射室，結構簡單但熱效率較低；而輻射對流型則在爐體上部增設了對流室，結構復雜但熱效率較高?。3. 應用場景管式加熱爐廣泛應用于石油煉制、煤化工、石油化工等領域，是這些工業領域中不可或缺的重要角色。它不僅能快速將熱能傳遞給被加熱物體，提高生產效率，還能有效利用能源，減少熱損失和污染物排放，適應各種加熱需求并在惡劣環境下穩定運行?采購煤焦油蒸餾塔管式加熱爐,請關注（上能公司網站：www.czsngl.com）歡迎國內外客戶前來我工廠考察指導，合作共贏！聯系人：芮亞平手機號與微信號同號：13815029577

SZS系列蒸汽鍋爐 SZS series steam boiler  燃氣蒸汽鍋爐出口應用于天燃氣豐富的中東和西亞國家（如俄羅斯，烏磁別克斯坦，伊郎，伊拉克，沙特阿拉伯，土耳其，印度，巴基斯坦）Gas and steam boilers are exported to countries in the Middle East and West Asia rich in natural gas (such as Russia, Uzbekistan, Iran, Iraq, Saudi Arabia, Türkiye, India, Pakistan)SZS系列蒸汽鍋爐參數SZS series steam boiler parameters【額定蒸發量】：4-50t/h Rated evaporation capacity: 4-50t/h【額定蒸汽壓力】：1.25/1.6/2.0/2.5MPa等Rated steam pressure: 1.25/1.6/2.0/2.5MPa, e【熱效率】：≥94%（不含節能設備）[Thermal efficiency]: ≥ 94% (excluding energy-saving equipment)【低氮爐型】：NOx＜80mg/m3Low nitrogen furnace type: NOx ＜ 80mg/m 3【超低氮爐型】：NOx＜30mg/m3Ultra low nitrogen furnace type: NOx ＜ 30mg/m 3應用范圍】：工業蒸汽、大型供熱站。[Application scope]: Industrial steam, large heating stations.產品簡介:Product Introduction:SZS型燃氣蒸汽鍋爐采用汽包縱向布置結構，分為鍋爐本體和節能裝置兩部分。鍋爐本體模塊化設計，實現了大容量鍋爐的整體快速安裝，縮短了安裝周期，節省了安裝成本The SZS type gas steam boiler adopts a longitudinal arrangement structure of the drum, which is divided into two parts: the boiler body and the energy-saving device. The modular design of the boiler body realizes the overall fast installation of a large capacity boiler, shortens the installation cycle, and saves installation costs.鍋爐內部采用全膜式壁水冷結構，氣密性好，減小鍋爐主機重量和外形尺寸，縮短啟動和停爐時間。The boiler adopts a full membrane wall water-cooled structure inside, which has good airtightness, reduces the weight and external dimensions of the boiler host, and shortens the start-up and shutdown time.三回程對流管束結構，合理的煙氣流程，較低背壓，實現了正壓燃燒，尾部布置可分式節能器，降低了排煙溫度，避免了本體受熱面的低溫腐蝕。The structure of the three return convection tube bundle, reasonable flue gas flow, low back pressure, and positive pressure combustion are achieved. A detachable energy-saving device is arranged at the tail to reduce the exhaust temperature and avoid low-temperature corrosion of the heating surface of the body.                                   核心優勢:       Core advantages:燃料燃燒充分，熱效率高Fully burned fuel with high thermal efficiency大水容積設計Large water volume design優質保溫High quality insulation智能化控制High quality insulation低氮排放Low nitrogen emissions運行安全Operational safety大爐膛和對流管束二回程設計，使煙氣在爐膛內停留時間加長，可燃氣體得到充分燃燒，提高了燃燒效率。鍋爐設有節能器，進一步提高熱效率。設計中采用了較大的水容積，保留了較大的水位安全范圍，使得蒸汽蒸發面大，蒸汽含水率低，保證了蒸汽品質，有效減少了用汽側負荷驟變對爐內水位的沖擊膜式水冷壁外安裝輕型保溫材料，采用特種復合硅酸鹽板覆蓋，外掛彩鋼板，保溫效果好，外觀美觀。全自動PLC控制，觸摸屏高清顯示，一鍵啟停，負荷自動調節，各類故障連鎖保護。配備低氮燃燒器，采用煙氣外循環（FGR）技術鍋爐受壓本體應力狀況良好，鍋筒等重要受壓元件不直接受高溫火焰輻射和沖刷，受壓元件伸縮自如，熱應力小，實現更高的安全裕度。The design of a large furnace and convection tube bundle with two return paths prolongs the residence time of flue gas in the furnace, allowing for sufficient combustion of combustible gases and improving combustion efficiency. The boiler is equipped with an energy-saving device to further improve thermal efficiency.A larger water volume was adopted in the design, retaining a larger water level safety range, resulting in a larger steam evaporation surface and lower steam moisture content, ensuring steam quality and effectively reducing the impact of sudden changes in steam load on the water level in the furnaceLight insulation material is installed outside the membrane water-cooled wall, covered with special composite silicate board, and coated with color steel plate. The insulation effect is good and the appearance is beautiful.Fully automatic PLC control, high-definition touch screen display, one click start stop, automatic load adjustment, and various types of fault chain protection.Equipped with low nitrogen burners and utilizing flue gas external circulation (FGR) technologyThe stress condition of the pressurized body of the boiler is good, and important pressure components such as the drum are not directly affected by high-temperature flame radiation and erosion. The pressure components can stretch and contract freely, with low thermal stress, achieving higher safety margins.構造與性能:   Construction and Performance:（1）內部結構：采用上下鍋筒縱向布置，上下鍋筒間設有對流管束。下鍋筒置于鍋筒座上，與底座相連，上鍋筒通過對流管束支撐在下鍋筒上。(1) Internal structure：Adopting a longitudinal arrangement of upper and lower drums, there is a convection tube bundle between the upper and lower drums. The lower drum is placed on the drum seat and connected to the base. The upper drum is supported on the lower drum through a convection tube bundle.（2）水冷壁結構：鍋爐爐膛為膜式水冷壁結構，膜式壁采用專門的膜式壁生產線生產，焊縫波形均勻美觀，質量好確保焊接及成形質量。全膜式壁水冷結構，氣密性好完全消除煙氣泄漏，保證了結構的穩定性，提高爐膛及煙道剛性，提高鍋爐爐壁的抗爆能力。(2) Water cooled wall structure：The boiler furnace adopts a membrane water-cooled wall structure, and the membrane wall is produced by a specialized membrane wall production line. The weld waveform is uniform and beautiful, and the quality is good to ensure the welding and forming quality. The full membrane wall water-cooled structure has good airtightness and completely eliminates smoke leakage, ensuring the stability of the structure, improving the rigidity of the furnace and flue, and enhancing the blast resistance of the boiler wall.（3）煙氣系統：鍋爐采用了大爐膛和對流管束二回程設計，使煙氣在爐膛內停留時間加長，可燃氣體得到充分燃燒，提高了燃燒效率。爐膛與對流管束通過水冷壁分開。高溫煙氣首先在爐膛內與水冷壁進行高效換熱，避免了直接高溫煙氣直接沖刷鍋筒，延長了鍋爐的使用壽命；煙氣在經后煙箱進入二回程對流管束，進一步散熱；流經對流管束后，煙氣離開鍋爐本體，通過連接煙道進入尾部受熱面（節能器等熱回收裝置），再進入煙囪排入大氣。(3) Smoke system：The boiler adopts a large furnace and convection tube bundle two return design, which prolongs the residence time of flue gas in the furnace, fully combusts combustible gases, and improves combustion efficiency. The furnace and convection tube bundle are separated by a water-cooled wall. High temperature flue gas first efficiently exchanges heat with the water-cooled wall in the furnace, avoiding direct flushing of the boiler drum by high temperature flue gas and prolonging the service life of the boiler; The smoke enters the secondary convection tube bundle through the rear smoke box, further dissipating heat; After passing through the convection tube bundle, the flue gas leaves the boiler body and enters the tail heating surface (such as the energy-saving device) through the connecting flue, and then enters the chimney to be discharged into the atmosphere.（4）配件    4) Accessories節能器Energy saving device壓力表Pressure gauge超壓保護裝置Overpressure protection device水位計Water level gauge布水器Water dispenser煙氣冷凝水收集排放Collection and discharge of flue gas condensate water鍋筒配件Drum accessories分體式安裝，可依現場實際情況靈活安裝。采用優化設計的翅片管換熱器，翅化比大，翅化效率高，煙氣流阻小。大口徑表盤、指針顯示、高精度壓力表；配備專用壓力表緩沖管。遠傳壓力報警、機械式壓力開關報警、彈簧全啟式安全閥三重超壓保護裝置，確保鍋爐在額定壓力以內工作。鍋爐兩側，通過平衡桶連接水位計，板式、雙色、浮筒等多類水位計可選，水位觀察直觀、檢測穩定、控制靈敏鍋爐給水入口設置專用布水器，給水經布水器后分散均勻地進入鍋爐，避免了給水時的局部溫度驟降。采用合理的煙道結構，燃氣燃燒產生的冷凝水迅速匯集，在前后煙箱排出，極大限度減小了冷凝水對鍋爐的腐蝕人孔、手孔等檢查孔設置齊全，位置合理，維護檢修方便。Split installation, flexible installation according to actual on-site conditions. The finned tube heat exchanger with optimized design has a high finning ratio, high finning efficiency, and low flue gas flow resistance.Large caliber dial, pointer display, high-precision pressure gauge; Equipped with dedicated pressure gauge buffer tubeThe triple overpressure protection device includes remote pressure alarm, mechanical pressure switch alarm, and spring fully open safety valve to ensure that the boiler operates within the rated pressure.On both sides of the boiler, a water level gauge is connected through a balance bucket. Multiple types of water level gauges, such as plate, dual color, and float, are available. The water level observation is intuitive, the detection is stable, and the control is sensitiveA dedicated water distributor is installed at the inlet of the boiler feed water, which disperses and evenly enters the boiler after passing through the distributor, avoiding local temperature drops during feed water.By adopting a reasonable flue structure, the condensed water generated by gas combustion quickly collects and is discharged from the front and rear smoke boxes, greatly reducing the corrosion of condensed water on the boilerManholes, handholes, and other inspection holes are fully installed, reasonably positioned, and easy to maintain and repair.（5）外觀     (5) Appearance立體雕塑型外觀，在傳統外觀工藝基礎上，采用加固筋的壓花鋼板立體包裝，外觀時尚，結構牢固，穩重大氣。The three-dimensional sculptural appearance adopts reinforced embossed steel plate three-dimensional packaging on the basis of traditional appearance technology, with a fashionable appearance, firm structure, and stable atmosphere.（6）系統圖:     (6) System diagram:SZS系列燃油（氣）低氮蒸汽鍋爐主要技術參數:Main technical parameters of SZS series fuel (gas) low nitrogen steam boilers  項目型號SZS4SZS6SZS10SZS15SZS20SZS25SZS30SZS35SZS40SZS50projectmodel額定蒸發量t/h461015202530354050Rated evaporation capacity額定壓力MPa1.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.61.0/1.25/1.6Rated pressure/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5/2.0/2.5蒸汽溫度℃184/194/204184/194/204184/194/204184/194/204184/194/204184/194/204184/194/204184/194/204184/194/204184/194/204Steam temperature/215/224/215/224/215/224/215/224/215/224/215/224/215/224/215/224/215/224/215/224鍋爐熱效率%＞94＞94＞94＞94＞94＞94＞94＞94＞94＞94Boiler thermal efficiency適應燃料輕柴油、天然氣、焦爐煤氣、城市煤氣  Light diesel, natural gas, coke oven gas, urban gasAdapt to fuel最大件外形長度Maximum external length of the componentmm60006450759085508400920010500114701147012000最大件外形寬度Maximum external width of the componentmm2400335036603550396039604400440044003250最大件外形高度Maximum external height of the componentmm3400346036803490390039004230423042303890最大件運輸重量Maximum transportation weightt25333640485257626772
